Прокладка труб большого диаметра методом продавливания

Очень большие трубы с диаметрами более 1,5-2 метров прокладывают с помощи особой технологии Прокладка продавливанием – бестраншейного продавливания в грунте. Такая технология позволяет прокладывать стальные трубы в рыхлых и песчаных грунтах.

На месте входа трубы в грунт роется круглый котлован-колодец большой глубины. Причем стенки такого колодца нужно укрепить специальной опалубкой. На дно колодца опускается гидравлическая установка для бестраншейной прокладки труб, представляющая собой обычный домкрат, поршень которого перемещается в горизонтальном направлении.

Трасса под инсталляцию трубы прокалывается пневматическим инструментом – ударно-импульсным пробойником, вычерчивающим линию прокола грунта.

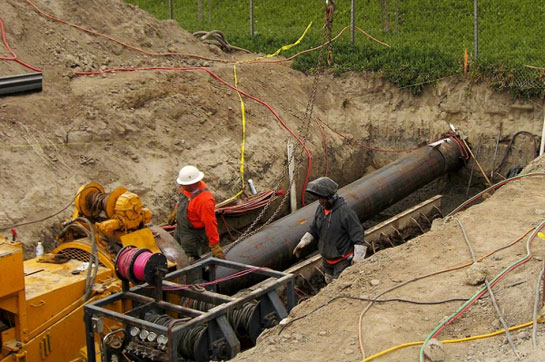

Рис. 1. Прокладка труб методом продавливания

В место прокола вставляется труба, торец которой поджимается поршнем гидравлического пресса. И под действием этого инструмента труба заглубляется в грунт в нужном направлении. Остатки земли извлекаются из трубы специальным шнековым транспортером или вымываются водой.

Максимальный диаметр труб монтируемых по этой технологии равен 3,8 метра! Но длина таких трубопроводов ограничена мерной длиной трубы, регламентированной соответствующим сортаментом.

Разумеется, трубы можно состыковать, соединив на муфту или на сварку. Однако после такого действия повышается риск отклонения линии трубопровода от первоначального направления.
