Сравнение шнекового бурения и метода ГНБ

Сравнение шнекового бурения и метода ГНБ

Хотя изобретение первой переносной установки и соответственно метода для горизонтального бурения шнекового типа приписывают еще знаменитому Леонардо да Винчи, в наше время шнек значительно уступает по популярности среди строителей методу ГНБ.

Сравним их, назвав все плюсы и минусы этого метода.

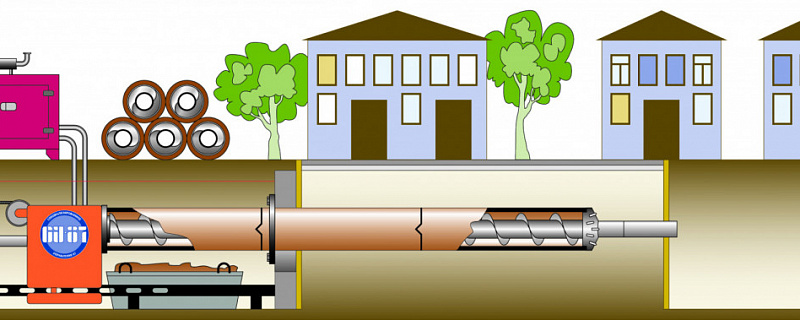

Метод шнекового бурения:

Плюсы:

  1. Стоимость. Установка шнекового бурения стоит гораздо дешевле аналогичных по мощности установок ГНБ. Причем разница очень большая.
  2. Экономия на бентоните. Шнек бурит "по сухому", а бентонит нынче ой как подорожал.
  3. Диаметр труб. Диаметр прокладываемых труб у стандартной Auger Boring Machine от 300 мм до 1 метра, а на больших шнеках и вовсе под 2 метра, что очень даже круто.
  4. Сталь. Стальные трубы задавливаются в грунт и служат футляром или рабочей трубой.
  5. Управляемость. Современные установки имеют специальное оборудование в виде насадки на трубу для придания управления задавливаемой колонны.
  6. Близость к дорожному покрытию. Так как труба заходит без предрасширения и грунт не вымывается, а замещается, то и требования к глубине прокола от поверхности дороги совсем другие. Как можно увидеть на фото, метра полтора в насыпи ж/д полотна вполне хватает.
А теперь минусы, которых на мой взгляд набирается достаточно много:

Необходимость специально подготовленной рабочей площадки (бетонирование ее и установка рельс). По времени с недельку надо подождать пока схватится цемент(ну хотя бы дня три-четыре).
  1. Отсутствие бентонита. Экономя на бентоните, шнек наверняка сталкивается с большими проблемами зависящими от типа грунта. К примеру, при работе им в обводненной и липкой глине пройдя метров пять труба скорее всего наглухо забьется и придется вынимать шнек для очистки(мое предположение).
  2. Доп.оборудование. Для придания управляемости колонной нужно покупать доп. оборудование под необходимый диаметр. Например для 30 дюймовой трубы.
  3. Только стальные трубы. Для задавливания подойдут только стальные трубы, причем любое защитное покрытие на них полностью сдерется, так что в качестве рабочей трубы их использование ограниченно.
  4. Прямая траектория. Так как используются только стальные трубы управление сильно ограниченно жесткостью металла и поэтому никаких парабол с подныриванием под коммуникациями и выходом "вот туточки" ожидать не следует.
  5. Небольшая длина прокладки. Несмотря на довольно мощные показатели шнековых установок 200-400 тонн тяги на заталкивание, отсутствие бентонита с присадками в качестве смазки и выноса грунта наверняка отрицательно сказывается на рабочих характеристиках. Плюс немалый вес стальных труб, плюс шнеки, плюс грунт в трубе = ограниченная длина. Труба не плывет по скважине как в ГНБ, а заталкивается на силу, поэтому сказывается и сила трения и обжатие штанги грунтом и т.д.
  6. Транспортировка. Это не самоходная установка, поэтому нужны хорошие подездные пути, кран, рельсы, бригада строителей и т.д. и т.п.
  7. Наверняка, те кто работал на подобных установках подскажут еще парочку минусов.
Итоги.

Несмотря на гораздо меньшую стоимость оборудования, метод шнекового горизонтального бурения значительно уступает горизонтально-направленному бурению(ГНБ) по многим ключевым показателям.

Невозможность проложить трубы под препятствиями где требуется параболическая траектория (реки, болота), небольшая длина проколов, продолжительность по времени, невозможность применения пластиковых труб и многое другое негативно влияет на популярность этого метода среди строителей.

В принципе, как вариант, можно сделать пилотку небольшой гнбшкой, а потом идти шнеком по штангам. Тогда может и получится парабола, и попадание в цель. Так же можно хорошенько смочить скважину бентонитом. Хотя пожалуй для шнека предпочтительнее сухой грунт.

В общем, за неимением под рукой шнековой установки можно только догадываться и строить гипотезы. Безусловно, не оставляют равнодушным диаметры с которыми можно работать на шнеке, так как установка ГНБ для таких диаметров(1-1,5метра) потянет за миллион долларов.
