Прокладка ВОЛС: в чем сложность?

Оптическое волокно (ВОЛС), как среда для передачи больших объемов информации находит все более широкое применение в мире и в нашей стране в частности. Оптический кабель имеет массу преимуществ перед медным. Однако его применение несет и ряд непростых проблем. Главная из которых - прокладка ВОЛС.

Сложность в том, что к прокладке ВОЛС нужно подходить с особой аккуратностью. Нельзя забывать, что какой бы бронированный не был оптический кабель, всё равно внутри него находится стекло, со всеми его недостатками. Его нельзя сильно растягивать, изгибать и раздавливать. Все эти параметры указываются в паспорте на кабель, в соответствующих нормативных документах и правилах прокладки ВОЛС (список таких документов вы найдете в конце статьи).

Успешная реализация любого проекта, связанного с прокладкой оптоволоконного кабеля, зависит от выполнения правил прокладки ВОЛС.

Этапы прокладки ВОЛС

В целом процесс прокладки ВОЛС состоит из подготовительного и основного этапов.

В рамках первого из них производится выбор способа монтажа кабеля: непосредственно в грунт, канализацию, подвеска на нижней траверсе ЛЭП или прокладка в грозотроссе, монтаж под водой или укладка в асфальтное покрытие и др. Опираясь на принятое решение, выбирается необходимый тип кабеля.

Перед началом прокладки ВОЛС, оптический кабель должен обязательно пройти первичный контроль. Процедура первичного контроля подробно будет описана в других наших статьях.

Далее необходимо подготовить трассу для монтажа кабеля. Эта процедура включает установку необходимых устройств, защищающих кабель при протяжке от чрезмерных изгибов и повреждения изоляции. Это могут быть различные ролики, кабельные изгибы, направляющие и др.

В некоторых случаях, например при прокладке кабеля в кабельной канализации, необходимо заготовить канал. В зависимо от того, как будет производится протяжка, используется либо УЗК, либо УЗК и кабельная лебедка.

Только теперь можно переходить к основной фазе прокладки ВОЛС. Прокладывать кабель необходимо плавно, не превышая указанное в паспорте на кабель тяговое, раздавливающее и другие ограничения. В случае подвески – не допускайте падения кабеля с опоры, а, если такое случилось, лучше сразу отрежьте упавший кусок, чтобы не пришлось из-за одного сломанного волокна потом переделывать всю муфту.

Выбор в пользу прокладки ВОЛС по опорам целесообразен, когда прокладывать кабель в канализации или траншейным методом невозможно или затруднительно. При строительстве магистральных и внутризоновых оптоволоконных сетей распространено применение соответствующего кабеля в грозозащитном тросе. В свою очередь, на местных и внутризоновых и линиях применяется также подвеска самонесущего кабеля с креплением на нижнем траверсе. Встречаются также случаи навивки тонкого оптоволоконного кабеля на нулевой или фазный провод ЛЭП.

Прокладка ВОЛС

Прокладка ВОЛС в грунте дороже воздушной прокладки кабеля, но такая линия связи значительно надежнее. Чаще всего применяется два основных способа прокладки оптоволоконного кабеля в грунт. Первый: укладка кабеля непосредственно в грунт траншейным способом; чаще это кабель с защитной броней из стальной проволоки или с ленточным покрытием. Второй: бестраншейный метод с применением кабелеукладчиков. Существует также масса других, более дорогих и поэтому менее популярных способов. Например, монтаж в мини траншею в асфальтном покрытии или монтаж при помощи горизонтально направленного бурения.

В больших населенных пунктах чаще всего выполняется прокладка ВОЛС в каналах кабельной канализации. Это более трудоемкий способ организации ВОЛС, но и надежность такой линии связи значительно выше. Прокладка ВОЛС в этом случае происходит в асбесто-цементной, бетонной или пластиковой кабельной канализации. Наиболее распространены у нас трубы для прокладки ВОЛС из бетона или асбестоцемента. Они получили такое распространение благодаря своей неподверженности коррозии и гниению, а также низкой теплопроводности и большой прочности. Однако в последнее время все чаще для прокладки ВОЛС используются более легкие и практичные пластиковые аналоги.

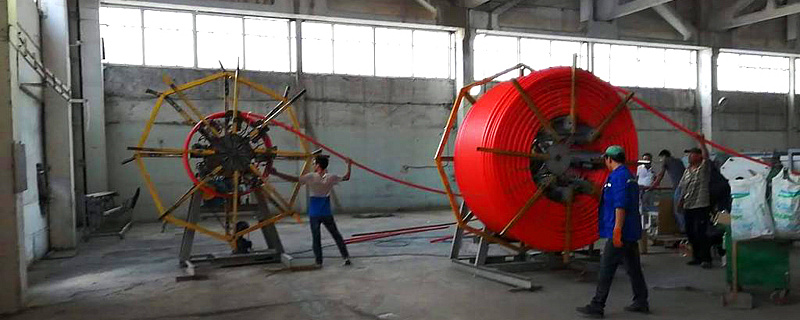

При строительстве междугородних ВОЛС получила распространение прокладка оптического кабеля в специальных защитных полиэтиленовых трубах (ЗПТ) с последующим вдуванием в них оптического кабеля. Внутри такие трубы имеют слой твердой смазки с низким коэффициентом трения. За счет этого в смонтированных участках труб возможна прокладка оптоволоконных кабелей большой длины - от двух до шести километров.

При прокладке ВОЛС внутри зданий возможно использование оптоволоконного кабеля с более гибкой и легкой конструкцией, сравнительно небольшая длина трасс также существенно упрощает монтаж. Способы прокладки кабеля внутри здания, как правило, зависят от назначения помещения. Это может быть скрытая прокладка ВОЛС за фальш-полами и фальш-потолками или открытая прокладка кабеля, обычно применяемая на чердаках, в технических помещениях и в подвалах.

Прокладка ВОЛС через водные преграды – наиболее затратный способ организации оптоволоконной линии связи. Прокладка кабеля может вестись по мосту через реку с использованием воздушных опор или по дну водоема. В таких случаях на берегу оптоволоконный кабель соединяется с линией, проложенной в грунт. Преодоление водных препятствий возможно и способом горизонтально-направленного бурения или подвеса, если есть такая возможность. Развитие технологий укладки оптоволоконных кабелей позволяет организовать ВОЛС и на дне моря/океана. С помощью специально оборудованных судов оптоволоконный кабель укладывается от одного берега до другого за один проход.
