Способы прокладки ВОЛС

Способы прокладки ВОЛС

Прокладка ВОЛС в грунте дороже воздушной прокладки кабеля, но такая линия связи значительно надежнее. Чаще всего применяется два основных способа прокладки оптоволоконного кабеля в грунт. Первый: укладка кабеля непосредственно в грунт траншейным способом; чаще это кабель с защитной броней из стальной проволоки или с ленточным покрытием. Второй: бестраншейный метод с применением кабелеукладчиков.

Прокладка ВОЛС траншейным способом

Прокладка ВОЛС в открытый грунт предполагает использование бронированного кабеля. Толщина брони зависит от структуры земли (почвы) и зараженности ее грызунами. Кабельная броня должна соединятся в муфтах и заземляться для защиты волоконно-оптических систем передач от гроз и воздействия линий электропередач (особенно в местах сближения с опасными объектами). В некоторых случаях, например в случае прокладки кабеля ВОЛС в непосредственной близости от силовых линий (вдоль железных дорог), рекомендуется использовать оптический кабель без металлических элементов.

Траншейный способ прокладки ВОЛС в грунте применяется чаще всего при монтаже группы кабелей, при этом ширина траншеи может быть такой, что транспортное средство (трактор) может поместиться непосредственно внутри траншеи. Прокладываются кабели в землю также и в обычные траншеи, шириной около 50 см, а также в мини-траншеи. Последние имеют ширину около десяти сантиметров. Они используются при прокладке ВОЛС в земле на коттеджных участках и газонах. Глубина прокладки кабеля таким способом не велика, зато при этом не портится внешний вид участков. В Европе популярна технология монтажа кабеля в асфальтное покрытие. Асфальт прорезается при помощи специального ножа, аналогичного тому, который используется у нас для ремонта дорог. Далее, в полученную траншею шириной от 19 до 32 мм и глубиной до 305 мм укладывается кабель. Кабель может защищаться либо специальным коробом, либо несколькими слоями защитных материалов, которые укладываются над ним. Узкая и мелкая траншея обеспечивает прохождение оптоволокна в грунте над имеющимися коммуникациями, нанося минимальный ущерб инфраструктуре дорог. После прокладки кабеля, такие траншеи заливаются битумом. Наибольшее распространение этот метод получил в Скандинавии. В нашей же стране он не нашел широкого применения в основном из-за низкого качества дорожного покрытия.

Прокладка ВОЛС бестраншейным способом

Самым распространенным способом бестраншейной прокладки ВОЛС является прокладка бронированного кабеля в землю с помощью ножевого кабелеукладчика. Она применима лишь на линиях сравнительно небольшой протяженности (не более 100 км). В основном эта технология используется при наличии плавно изменяющегося рельефа местности и относительно несложных грунтов, к тому же на тех направлениях, где в ближайшее время резкого увеличения трафика, требующего прокладки новых кабелей, не предвидится. Трасса для прокладки бронированного кабеля в землю выбирается, как правило, вдоль дорог различного назначения и категории, за границей полосы отвода.

Прокладка ВОЛС методом горизонтального направленного бурения

Прокладка ВОЛС в грунте может также вестись и методом горизонтального направленного бурения (ГНБ). Этот метод, называемый также «наклонно-направленным бурением» — один из самых распространенных при прокладке стальных футляров для кабелей. При этом длина прокола может превышать 1000 м без выхода на поверхность. Данная технология применяется для пересечения таких препятствий, как сельскохозяйственные угодья, железные и автомобильные дороги, трамвайные пути, водные преграды, на территории аэропортов, под взлетно-посадочными полосами, а также на природоохранных территориях.

Простейшим вариантом ГНБ является «прокол». Он используется в основном для прокладки кабеля под дорожным покрытием. С обеих сторон дороги делаются углубления, далее, при помощи обычного бура с наращиваемой штангой, высверливается отверстие под дорогой. После этого в него прокладывается кабель.

Прокладка ВОЛС в защитной пластмассовой трубе (ЗПТ)

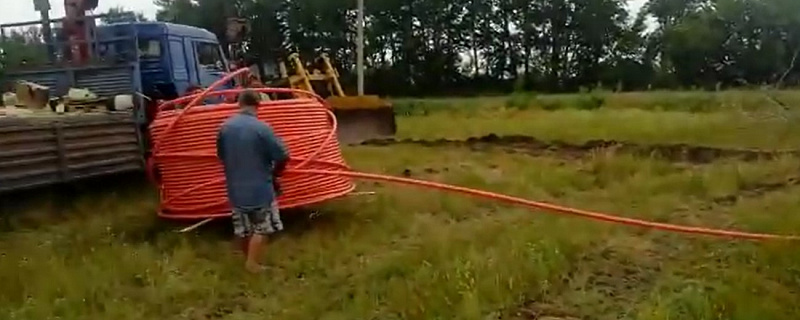

Что касается прокладки ВОЛС в грунте в ЗПТ (защитные пластмассовые трубы) с последующим вдуванием в них оптического кабеля, то этот основной способ прокладки кабеля в Европе. Сегодня он широко используется и в России. ЗПТ, выполненные из полиэтилена высокой прочности, выпускаются длиной от 600 до 4000 метров и поставляются на специальных бухтах или барабанах. Срок их службы в земле достигает 50 лет, они надежно защищают оптоволоконный кабель от механического повреждения (в частности, от грызунов), позволяя использовать в ВОЛС недорогие оптоволоконные кабели без брони. К тому же повреждение оптоволоконного кабеля при проведении земляных работ исключено (он помещается в ЗПТ после завершения укладки трубы).

ЗПТ обычно прокладываются в земле в открытых траншеях либо бестраншейным способом при температуре от -10°C до +50°C (эксплуатация ЗПТ допускается при температуре от -50°C до 65°C). При прокладке в грунте резкие перегибы ЗПТ недопустимы: минимальный радиус должен составлять 1,5 м и более.

В свою очередь, прокладка ВОЛС в землю в защитные трубы обычно осуществляется методами ручного затягивания при помощи УЗК, механизированного затягивания при помощи кабельных лебедок, пневматического поршневого/беспоршневого метода.

В больших населенных пунктах чаще всего выполняется прокладка ВОЛС в каналах кабельной канализации. Это более трудоемкий способ организации ВОЛС, но и надежность такой линии связи значительно выше. Прокладка ВОЛС в этом случае происходит в асбесто-цементной, бетонной или пластиковой кабельной канализации. Наиболее распространены у нас трубы для прокладки ВОЛС из бетона или асбестоцемента. Они получили такое распространение благодаря своей неподверженности коррозии и гниению, а также низкой теплопроводности и большой прочности. Однако в последнее время все чаще для прокладки ВОЛС используются более легкие и практичные пластиковые аналоги.

При прокладке ВОЛС внутри зданий возможно использование оптоволоконного кабеля с более гибкой и легкой конструкцией, сравнительно небольшая длина трасс также существенно упрощает монтаж. Способы прокладки кабеля внутри здания, как правило, зависят от назначения помещения. Это может быть скрытая прокладка ВОЛС под фальш-полами и прокладка ВОЛС за фальш-потолками или открытая прокладка кабеля, обычно применяемая на чердаках, в технических помещениях и в подвалах.
