Технологическая карта ГНБ

Процесс выполнения любых серьезных строительных работ требует тщательного предварительного анализа исходных данных, обследования местности и составления проектной документации. Ведение работ методом горизонтального направленного бурения – не является исключением. Так, перед началом работ, при подземной прокладке инженерных коммуникаций, составляется проект работ и технологическая карта ГНБ. В этой документации должны быть регламентированы все циклы работ, описана последовательность действий строителей и предусмотрены меры безопасности.

Составляя технологическую карту ГНБ, необходимо учитывать целый ряд различных факторов, которые могут повлиять на ход выполнения работ:

технические характеристики и параметры буровой техники, ее габариты, вес, особенности работы. Исходя из этих данных, специалисты рассчитывают оптимальное месторасположение строительных площадок, определяют подъездные пути и необходимый размер котлованов. Нельзя рассчитать универсальный проект буровых работ, так как в каждом конкретном случае условия индивидуальны;
длину прокладываемого трубопровода и глубину залегания труб. Составляются специальные технологические схемы прокладки коммуникаций;
технологические свойства труб (материал, прочность, диаметр, вес труб и т.д.);
свойства окружающего ландшафта;
структура грунта (его прочность, плотность, преобладающие породы);
наличие или отсутствие подземных вод;
наличие техногенной инфраструктуры. Речь идет как о подземном, так и наземном ландшафте (наличие подземных коллекторов, трубопроводов, наземных дорог, линий электропередач, зданий, сооружений и прочих построек).

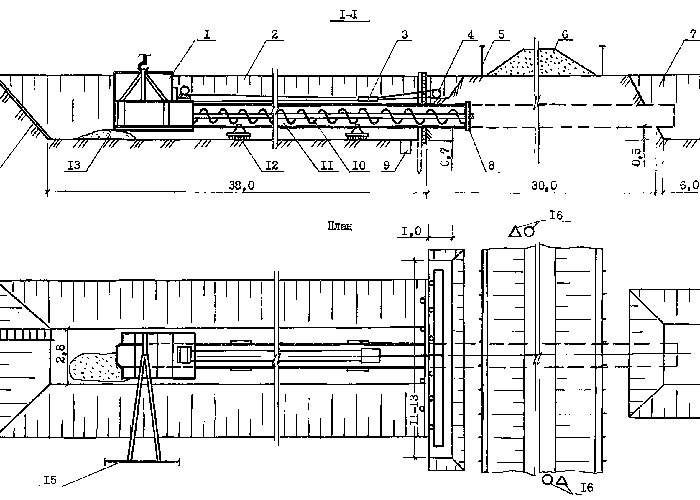

Рис. 1. Технологическая карта ГНБ. Схема прокладки футляра под дорогами методом горизонтального бурения.

1 - Установка ГНБ; 2 - Рабочий котлован; 3 - Полипласт; 4 - Якорная труба; 5 - Ограждение; 6 - Полотно дороги; 7 - Приямный котлован; 8 - Режущая головка; 9 - Приямок для откачки воды; 10 - Шнек; 11 - Футляр; 12 - Направляющая тележка; 13 - Отвал грунта; 14 - Лестница; 15 - Трубоукладчик; 16 - Знаки безопасности.

Многие страны постепенно отказываются от традиционных траншейных методов прокладки подземных коммуникаций. Особенно это касается густонаселенных регионов, исторических мест, особых экологических зон (лесов, заповедников, парков). В Казахстане процесс развития ГНБ технологий, к счастью, также сдвинулся с мертвой точки. Также появились некоторые запреты на применение землеройных методов работ в отдельных регионах. Бестраншейные методы работ доказали свою эффективность и все чаще используются строителями при прокладке трубопроводов, кабелей и прочих коммуникаций.

ТОО «Энергостроймонтажсвязь» является профессионалом в области прокладки инженерных коммуникаций методом горизонатльно направленного бурения. Мы осуществляем следующие работы: бестраншейная замена трубопроводов и прокладка подземных коммуникаций методом прокола.
