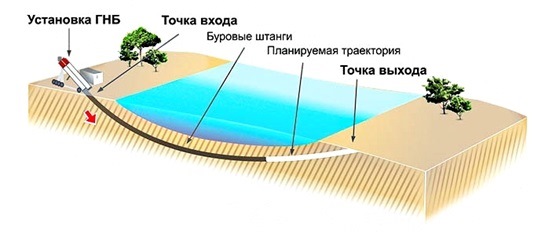

Выбор траектории коммуникации скважин ГНБ

Еще до начала работ по бурению необходимо определить траекторию от начала до конца. Для планирования траектории бурения можно использовать программный пакет The Ditch Witch Trac management System Plus. Данная программа может применяться в полевых условиях.

Для менее сложных трасс скважина ограничивается 4 измерениями:

-        рекомендованные ограничения по изгибу;

-        угол забуривания;

-        минимальная длина подсвечника;

-        минимальная глубина.

Рекомендованные ограничения по изгибу

Буровые штанги выдерживают изгиб в ходе их эксплуатации, что позволяет корректировать траекторию и облегчает работу. Превышение рекомендованных ограничений по изгибу приводит к появлению повреждений, которые не всегда заметны. Такие повреждения накапливаются, а затем могут привести к разрыву штанги. Необходимо следить за превышением рекомендованных ограничений по каждому изгибу, а не только в ходе забуривания.

Радиус изгиба штанги

Превышение рекомендованного изгиба буровой штанги ведет к ее повреждению и последующей поломке. При уменьшении радиуса изгиба, срок эксплуатации буровой штанги сокращается. При увеличении радиуса изгиба, срок эксплуатации буровой штанги продлевается.

Угол забуривания

Угол забуривания – наклон буровой установки по отношению к уклону поверхности земли. Необходимо следить за тем, чтобы угол забуривания не превышал ограничения по изгибу на длину секции штанг.

Превышение рекомендованного изгиба буровой штанги ведет к ее повреждению и последующей поломке. Изменения угла должны равномерно распределяться по всей длине секции штанги.

Угол забуривания можно определить двумя путями:

1.      С помощью передатчика забуривания:

-        положить на землю передатчик забуривания и снять показания;

-        положить передатчик забуривания на буровую установку и снять показания;

-        вычесть величину угла забуривания для земли из величины угла забуривания для буровой установки.

2.      Путем измерений:

-        провести измерение от земли до переднего торца бурового лафета;

-        провести измерение от земли до заднего торца бурового лафета;

-        измерить расстояние между передней и задней точками, чтобы получить длину основания.

Небольшой угол забуривания позволяет скорее выйти на горизонтальное направление при меньшем изгибе. Увеличение угла забуривания  ведет к удлинению и более глубокому залеганию трасс.

Так как изгиб штанги должен происходить постепенно, величина угла забуривания и ограничения по изгибу определяют, насколько глубоко должна находиться штанга, когда она достигает горизонтального положения. Это называется минимальной глубиной.

Чтобы уменьшить минимальную глубину , необходимо уменьшить угол забуривания. Это также уменьшает длину подсвечника. Чтобы увеличить минимальную глубину , необходимо увеличить угол забуривания. Это также увеличивает длину подсвечник.

Вычисление траектории бурения

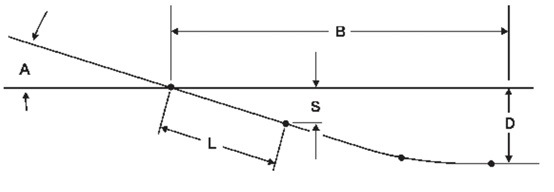

Угол забуривания, длина подсвечника и минимальная глубина определяются в привязке с ограничением по изгибу для вычисления траектории бурения. Чтобы выяснить длину подсвечника (B) и угол забуривания (A), с помощью которых определяется необходимая минимальная глубина (D), можно воспользоваться схемой .

Рис. Схема вычисления траектории бурения
