Отличия горизонтально направленного прокола от ГНБ

Бурение и прокол горизонтально-направленным методом применяют схожую технологию. Отличия способа ГНП состоят в том, что ему для функционирования не нужен бур. Этот метод задействуют в условиях глинистых и суглинистых грунтов. Прокол продавливает толщу пород так, чтобы в ней образовалось отверстие проектируемых размеров.

азница между методами ГНП и ГНБ состоит в том, что перед началом выполнения работ методом прокола возникает необходимость в разработке 2 котлованов для точек входа и выхода механизма. Грунт должен быть проколот строго горизонтально. Поверхность полученного в результате разработки грунта отверстия в породе отличается ровностью и прочностью.

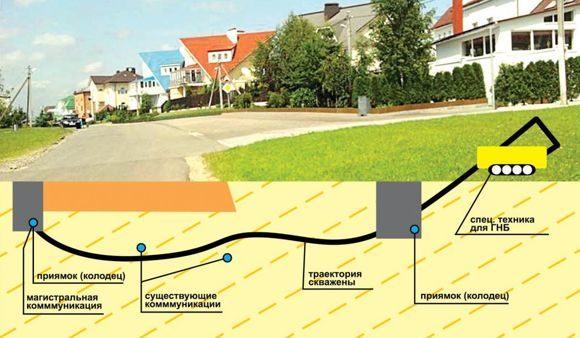

Для прокладки труб горизонтально-направленным методом необходимость в котлованах не возникает – бурение проводится с поверхности грунта. Ввиду того что работы горизонтально-направленного бурения требуют применения раствора бетонита, необходимо оборудование систем дренажа для грунтовых вод и бетонита.

В отличие от прокола, технология ГНБ нуждается в применении целого ряда механизмов. От правильности их подбора зависит качество полученного в результате бурения отверстия в грунте. ГНП меньше времени отнимает для подведения трубопроводов.

ГНП выполняется под воздействием гидравлической нагрузки, поэтому необходимость применения бетонитового раствора, как при ГНБ, не возникает. На прокладку труб способом ГНП нужно меньше техники.

гнб

Технология проведения работ

Технология применения этих методов предполагает выполнение работ согласно схожему алгоритму:

  • подготовка расчетов для обеспечения точности бурения;
  • согласование проектов с административными органами и собственниками участков;
  • проведение подготовительных вскрышных работ в месте, где планируется бурение;
  • прокладка трубопровода с привлечением бурового инструмента;
  • рекультивация котлованов, возвращение внешнего вида локации проведения работ.

Манипуляции ГНП характеризуются большей оперативностью по сравнению с прокладкой труб горизонтально-направленным способом или траншейным методом подведения трубопровода. Способ бестраншейной прокладки коммуникаций требует применения специального оборудования:

  1. Гидравлический механизм, передающий прокалывающей игле многотонную силу.
  2. Футляр из стали для продавливания грунта.
  3. Зонды, эхолокационное оборудование для контроля за траекторией движения буровой системы.
  4. Механизмы для разработки котлованов.

Техника для ГНП управляется оператором, легко перемещается, функционирует на дизельном горючем.

Выбор между методом прокола и ГНБ

Выяснив, в чем состоят оба способа прокладки трубопроводов, следует рассмотреть, когда применяют метод прокола, а когда – ГНБ. Прокладку трубопровода способом прокола применяют в следующих случаях:

  • при разработке котлованов не только для новых инженерных коммуникаций, но и для замены старых сетей, что исключено при использовании бура;
  • в условиях неустойчивых грунтов, т.к. произведение прокола не сопровождается риском обвала внутри отверстия;
  • когда есть дефицит финансов или рабочей силы (для реализации работ по ГНП потребуется меньше ресурсов и бригада из 2-3 человек).

Горизонтально-направленное бурение используется, когда:

  • требуется решить задачу по прокладке больших по протяженности трасс коммуникаций (при проколах можно протянуть трассу в 50 м);
  • территория места проведения работ сложена грунтом с высокой плотностью и твердостью;
  • необходимо получить отверстие с диаметром 1 м и больше (прокол ограничен диаметром в 50 см).

Из неоднородности грунтовых условий в большинстве районов прокладки сетей труб следует вывод о необходимости комбинирования способов ГНП и ГНБ.

ТОО "Энергостроймонтажсвязь" обладает всем необходимым оборудованием для осуществления буровых работ ГНБ и осуществляет работу по бестрашейной прокладке и замене трубопроводов.
