Прокладка оптоволоконного кабеля бестраншейными технологиями

Прокладка оптоволоконных кабелей связана с несколькими технологиями, но среди них выделяется способ, при котором можно свести к минимуму рытьё траншей и прочее воздействие на грунт. Методы бестраншейной технологии, такие как горизонтально-направленное бурение, помогают проложить ВОЛС с большей легкостью и меньшими затратами, чем традиционные методы. Горизонтально-направленное бурение (ГНБ) является одной из самых передовых технологий в области прокладки подземных инженерных коммуникаций.

В зависимости от обстоятельств ВОЛС прокладывают:

• в грунте;
• в кабельной канализации;
• на телеграфных столбах или опорах ЛЭП;
• в ЗПТ (защитных полиэтиленовых трубах);
• под водой;
• внутри помещений.

Наименее трудоёмкий способ прокладки ВОЛС — прокладка их в существующих подземных коммуникациях или кабельных канализациях. А прокладка в грунте – это наиболее распространённый способ в местах с отсутствием подземной инфраструктуры. Этот метод обходится дороже воздушного подвеса кабелей и требует больше времени. Но подземная линия связи в разы надёжнее воздушной. Выбор в пользу того или иного метода зависит от рельефа местности, категории грунта и плотности населения.

Прокладка ВОЛС в открытый грунт включает в себя множество процессов, такие как расчистка, выемка грунта, утилизация отходов и обратная засыпка. Все эти процессы могут занимать много времени, увеличивая общую длительность завершения прокладки. Рытьё траншей популярный выбор для большинства муниципалитетов, но это не самый рентабельный вариант. Потому что все вырытые участки должны быть восстановлены до их первоначального состояния, что делает методы открытого грунта потенциально трудоёмкими и дорогостоящими. Траншейный способ прокладки ВОЛС увеличивает шансы нанести урон по существующей подземной инфраструктуре, так как метод не обладает достаточной точностью для прокладки ВОЛС в местах со сложной планировкой инженерных сетей. Так зачем платить больше и усложнять работу?!

Траншейный способ больше всего применяется при прокладке группы кабелей, при этом ширину траншеи делают так, чтобы машина (трактор) могла поместиться непосредственно внутри траншеи для удобства прокладки и во избежания перегибов оптики.

Кабели укладываются также в обычных траншеях (ширина 50 см) и мини-траншеях (ширина 10 см). Применяется этот метод на дачных участках и газонах. Глубина укладки кабеля данным методом не велика, но внешний вид секций не портится. В Европе популярна технология прокладки кабеля в асфальтовом покрытии. Асфальт режут специальным ножом в глубину до 30 см, а в полученную мини-траншею укладывается кабель шириной от 19 до 32 мм. Кабель может быть защищён специальной «коробкой» или несколькими слоями защитных материалов, укладываемых поверх «коробки». Гарантированный срок службы защитных «коробок» составляет не менее 50 лет. Узкая и неглубокая траншея позволяет прокладывать волокно в земле по существующим коммуникациям, нанося минимальный вред дорожной инфраструктуре. После укладки кабеля такие траншеи заполняют битумом. Для этого дорожное покрытие должно быть высококачественным. Такие кабельные магистрали проще обслуживать и модернизировать. Этот метод широко используется в Норвегии и Швеции.

Don’t dig up or bury

Самым распространённым способом бестраншейной прокладки ВОЛС является укладка бронированных кабелей в землю с использованием ножевого кабелеукладчика. Применяется только на магистралях относительно небольшой протяженности (менее 100 км). В большинстве случаев эту технологию применяют при наличии плавно меняющегося рельефа и относительно несложных грунтов, причём на тех направлениях, где в скором времени не ожидается резкого увеличения трафика потребующего прокладки новых оптических линий связи.

Прокладка оптоволокна в земле с использованием ЗТП (защитных пластиковых трубок) является основным методом прокладки ВОЛС в европейских странах и в РФ. Высокопрочная ЗТП выпускается длиной от 600 до 4000 метров и поставляется на специальных мотках или барабанах. Срок службы в грунте достигает 50 лет. ЗПТ надёжно защищает ВОЛС от механических повреждений (в частности, от грызунов), благодаря чему можно применять недорогие ВОЛС без брони. Допускается эксплуатация ЗПТ при температуре от -50° С до 65° С). При прокладке в грунт недопустимы резкие изгибы волокна: минимальный радиус изгиба должен быть 1,5 м и более. Прокладку ВОЛС в грунт в защитных трубах осуществляют:

• ручной затяжкой с применением ультразвукового контроля;
• механизированной затяжкой тросовыми лебедками;
• пневматическим поршневым/беспоршневым методом.

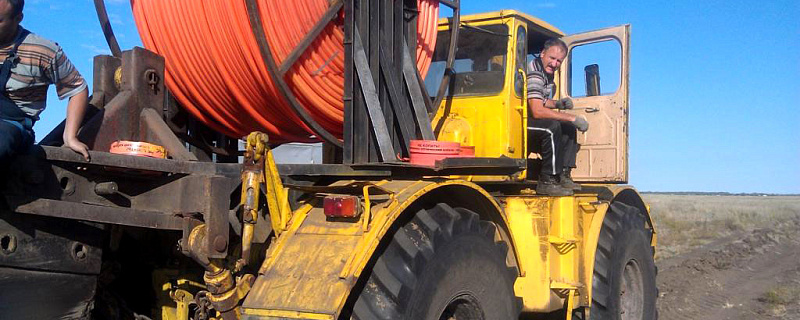

Прокладка ВОЛС в грунт с помощью специальных кабельных укладчиков является самым быстрым способом прокладки оптики из-за его высокой производительности и экономичности. Широко используется на трассах с разным рельефом и разным грунтом. Метод даёт высокий уровень механизации процесса, обеспечивая оптимальную глубину трассы (0,9-1,2 м). Перед укладкой ВОЛС грунт прорезают кабельным ножом, и в образовавшуюся трещину укладывается кабель. Некоторые кабелеукладчики позволяют прокладывать несколько кабелей одновременно на разной глубине. Для специального обозначения над проложенными кабелями требуется прокладка сигнальной ленты или установка специальных информационных столбов. Технология прокладки ВОЛС требует обеспечения постоянной скорости, а также недопущения резких изгибов и превышения допустимой натяжки кабеля (даже наклон кабелеукладчика должен быть постоянным).
