Правила прокладки подземного газопровода

Правила прокладки подземного газопровода

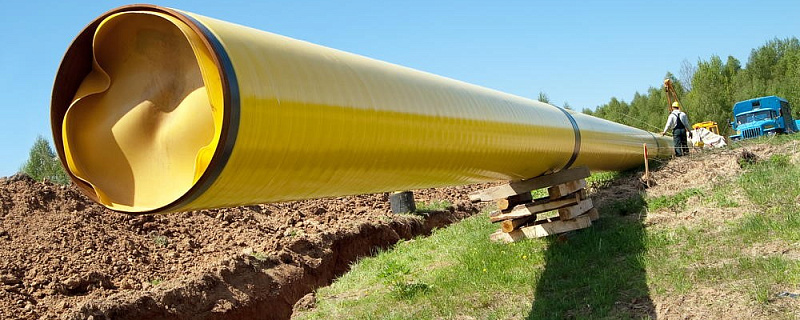

Газопроводные сети от других инженерных коммуникаций отличает повышенная степень опасности. При прокладке газопроводов под землей в жилищно-коммунальном хозяйстве или на производственных предприятиях особое значение придается соблюдению условий, гарантирующих надежность и безопасность эксплуатации.

Основные условия прокладки

Дистанция по вертикали и горизонтали до окружающих зданий, ранее проложенных инженерных сетей или транспортных путей выдерживается на основании СП 62.13330.2011.  Прохождение газопровода под фундаментом запрещено.

Нельзя прокладывать газовые сети в тоннелях, коммуникационных коллекторах или каналах. Исключительным случаем является прокладка с использованием труб из стали при рабочем давлении газа до 0.6 МПа в промзоне либо каналах в вечной мерзлоте под автодорогами и ж/д магистралями.

В точках пересечения с действующими коммуникациями и путями движения транспорта или местах прохождения сквозь стенку колодца газопровод рекомендуется протягивать в защитном футляре. Если трасса пересекается с сетями централизованного теплоснабжения, футляр должен обладать устойчивостью к испытываемому нагреву. В промежутке между футляром и трубами можно прокинуть обслуживающий кабель под напряжением до 60 В.

Минимально возможная дистанция до газопровода, футляра или балласта от поверхности земли:

  • В стандартном случае – 0.8 м
  • При отсутствии движения транспорта – 0.6 м
  • На пахотных или орошаемых землях – 1.2 м
  • При наличии оползней – 0.5 м от зеркала скольжения
  • При склонности грунта к эрозии – 0.5 м от предполагаемой зоны разрушения

При пересечении ж/д путей укладка ведется на глубину, предусмотренную проектной документацией, которая способна уберечь трубы от повреждений. Прокладывать газопровод в теле дорожной насыпи недопустимо, если иное не оговаривается нормативными документами.

Минимально допустимое расстояние от рельса или поверхности дорожного покрытия до футляра в зависимости от технологии работ:

  • Укладка в траншею – 1 м
  • Продавливание, горизонтальное направленное бурение, микрощитовая проходка – 1.5 м
  • Прокол – 2.5 м

На участках под водными препятствиями газопроводы заглубляют в дно. Закрепление ведется при положительной плавучести, которая выясняется по итогам проведенных расчетов на всплытие.

Минимально разрешенное расстояние от предполагаемого профиля дна до верхней части газопровода, балласта или футеровки:

  • В стандартных условиях – 0.5 м
  • При прохождении под судоходными или сплавными реками – 1 м
  • При использовании технологии горизонтального направленного бурения – 2 м

Прокладка в особых условиях включает дополнительные мероприятия, которые должны обеспечить сохранение прочности и герметичности труб.

Особыми условиями считаются:

  • Категории грунта – пучинистые (исключая слабопучинистые), просадочные (исключая просадочность типа I), набухающие (исключая слабонабухающие), скальные, элювиальные, вечная мерзлота
  • Местность с сейсмичностью свыше 6 баллов
  • Подрабатываемые территории (исключая группу IV)
  • Закарстованные грунты (исключая категорию устойчивости VI)
  • Иные природные или техногенные факторы, которые служат источником повышенного риска для газопровода

В точках входа и выхода из-под земли газопровод лучше заключить в футляр и заделать концы гидроизоляцией. Если на трубах имеется устойчивое защитное покрытие, футляр можно не устанавливать.

Какие трубы и способы соединения используются

Подземные газопроводы предпочтительней собирать из полиэтиленовых труб, исключая ситуации, когда это по техническим причинам не представляется возможным. При выборе материала учитывают категорию грунта, температурные условия, наличие вибраций, иные значимые параметры.

Применяемые виды труб в зависимости от давления газа:

  • Из полиэтилена ПЭ 80 или ПЭ 100 – до 0.6 МПа в населенных пунктах, до 1.2 МПа между населенными пунктами и в промзоне
  • Стальные – до 1.2 МПа
  • Медные – до 0.005 МПа
  • Из других материалов – до 1.2 МПа, если имеется обоснование и разрешение

Применять для прокладки под землей стальные трубы, побывавшие в употреблении или после восстановления, запрещено. При использовании продукции из стали дополнительно необходимо предусмотреть защиту от коррозионной активности грунта и блуждающих токов.

При прохождении газопровода под водными объектами шириной не более 80 м с двухпроцентной обеспеченностью горизонта высоких вод, а также через овраги или ж/д пути в выемках в местности с сейсмичностью свыше 6 баллов используются трубы из полиэтилена в защитной оболочке. Если прокладка идет под водными объектами шире 80 м с двухпроцентной обеспеченностью горизонта высоких вод, применяют продукцию из стали либо полиэтилена в защитной оболочке.

При использовании полиэтиленовых изделий закладывают коэффициент запаса прочности 2.0–3.6, точное значение зависит от конкретных условий. В ряде случаев предписываются требования к ударной вязкости стали, которая должна составлять не менее 30 Дж/см. За ориентир берется показатель при минимально возможной температуре эксплуатации.

Параметры ударной вязкости учитывают при любом из следующих условий:

  • Газопровод расположен на пересечении с естественными препятствиями, ж/д и автомагистралями I-III категории, магистральными улицами и дорогами
  • Давление газа превышает 0.6 МПа при номинальном диаметре труб от 620 мм
  • Расчетная температура местности опускается ниже −40 °С
  • На газопровод оказывается вибрационная нагрузка
  • Сейсмичность местности превышает 6 баллов
  • Иные особые условия

Стальные трубы соединяют встык, под углом и внахлест, полиэтиленовые – встык нагретым инструментом или деталями с закладным нагревателем, медные – сваркой или капиллярной пайкой.
