Прокладка труб по уже существующим линиям

Для прокладки труб по уже существующим линиям необходимо задействовать особое оборудование для бестраншейной прокладки труб: гидравлический калибратор. Этот аппарат вводят в торец старой трубы, после чего, продвигаясь вдоль старой линии, калибратор освобождает место для нового трубопровода. Причем новый трубопровод подсоединяют прямо к калибратору.

На практике такая технология выполняется путем реализации следующих действий.

Вначале нужно локализовать проблемный участок старого трубопровода, обеспечив доступ к началу и концу заменяемой линии. Проще говоря, трубу раскапывают в двух точках. Далее трубу обрезают в нужном месте, а в свободный торец помещают трос лебедки, барабан которой монтируют на противоположном конце заменяемой трубы. К тросу лебедки прикрепляют головку калибратора, которую вводят в старую трубу, включив барабан на противоположном конце трубопровода.

Прокладка в старых трубах

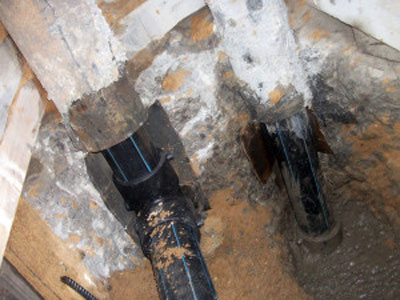

Рис. 1 Замена труб по существующим линиям.

В головку калибратора закачивается масло или вода, инструмент давит на старую трубу и грунт. Стенки трубы раздвигаются, и калибрующая головка втягивается лебедкой дальше по трубопроводу. Новая труба прикрепляется за калибрующей головкой и втягивается в продавленную среду за этим инструментом.

Таким способом реализуется прокладка труб с диаметром большим, чем габариты первичного трубопровода. Но если габариты новой трубы меньше, чем диаметр старой линии, то бестраншейную прокладку можно осуществить и без гидравлического калибратора. Ведь меньшую трубу можно «протащить» по более габаритному трубопроводу с помощью обычной лебедки.
