Прокладка канализации методом гнб

Прокладка канализации методом ГНБ является передовым вариантом прокладки скважин различной длины, диаметра и траектории. В некоторых случаях использование данной технологии является единственно возможным способом проведения коммуникаций к частным домам, административным зданиям и инженерным сооружениям. Применение метода бестраншейного бурения дает возможность быстро, недорого и аккуратно проводить трубопроводы под железнодорожными путями, автострадами, зелеными насаждениями, водоемами, строениями и пешеходными зонами.

Основные виды бестраншейной прокладки канализации

Подземная канализация без вскрытия грунта на поверхности может быть проложена с использованием следующих методов:

1. Проколом. В данном случае применяется мощное гидравлическое оборудование на шасси или стационарной основе. Технология используется для укладки труб в плотных глинистых и суглинистых грунтах. Образование стенок скважины происходит за счет уплотнения почвы вокруг конусного наконечника, который накручивается на конец колонны. По окончании прохождения участка наконечник снимается, а труба подключается к потребителю. С помощью этого метода можно делать скважины диаметром 100-400 мм протяженностью до 60 м при средней скорости проходки 5-6 м/ч.
2. Продавливанием. Наконечник не используется. Его роль играют тонкие стенки трубы. Работы могут проводиться только в мягком и сыпучем грунте, в котором отсутствуют каменные включения. По мере вдавливания из футляра извлекается грунт. Делается это с помощью ручного и электрического инструмента. Песок и супесь могут вымываться из полости струей воды под напором. Продавливание проводится со скоростью 2-5 м/ч в зависимости от сечения трубы. Используются изделия диаметром 160-1400 мм, максимальная протяженность проходки составляет 100 м.
3. Способом горизонтального бурения. Прокладка скважин осуществляется с помощью установок, которые применяются в нефтяной и газодобывающей промышленности. Использование навигационной системы позволяет контролировать местонахождение буровой головки в пространстве, а система управления — изменять направление ее движения. Методом ГНБ изготавливаются скважины диаметром 110-800 мм, длинной до 1500 м. Скорость проходки зависит от грунта и составляет 5-25 м/ч.

Особенности процесса горизонтально направленного бурения

Если прокол и продавливание делаются только по горизонтали, то современная технология ГНБ позволяет менять траекторию скважины в процессе бурения. Колонна с головкой меняет направление в зависимости от естественных и искусственных препятствий, которые возникают при прокладывании подземного канала. Управление производится дистанционно путем изменения угла наклона режущего элемента.

Процедура прокладки трубопровода с помощью установки горизонтально направленного бурения состоит из следующих этапов:

1. Подготовительный. Включает в себя разработку и согласование проекта, изучение местности и схем прохождения ранее установленных коммуникаций. Доставка оборудования к месту работы. Выставление ограждения и предупредительных знаков. Отрывка котлована 4×4 м и глубиной до 2 м. Подключение установки к источнику электроэнергии.
2. Бурение пилотной скважины. Задачей данной процедуры является изготовление первичного канала, направление которого точно совпадает с проектом. При грамотном управлении оборудованием и точной калибровке навигационной системы наконечник выходит в намеченном месте. Первичная скважина делается диаметром 110 мм, для предотвращения проседания ее стенки укрепляются буровым раствором.
3. Расширение канала. Проводится путем многократной проходки канала расширителями, диаметры которых после каждого раза увеличиваются. Выбранный грунт размывается подаваемой по трубам водой и за счет нагнетаемого давления выходит из отверстия, после чего откачивается в отстойник для очистки. В ходе последней проходки в буровую головку подается бентонит — специальный раствор, который охлаждает наконечник, а после проникновения в стенки скважины образует на них твердую корку. Готовый канал делается шире трубопровода на 25-30%.

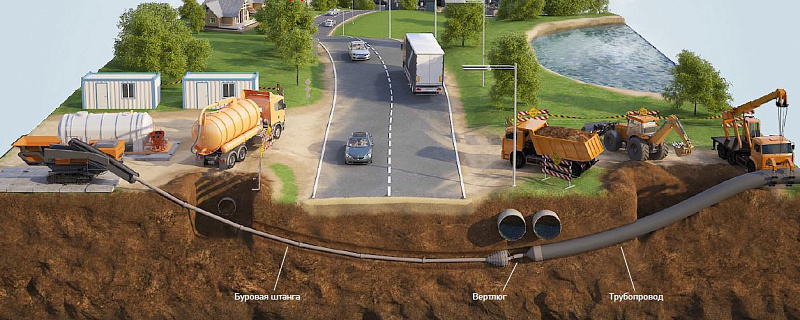

4. Затягивание трубопровода в скважину. Магистраль закрепляется на колонне, с которой снимается расширитель. Для беспрепятственного прохождения через скважину конец трубы оснащается обтекателем. Звенья наращиваются по мере втягивания магистрали в канал.
5. Вывоз оборудования, засыпка котлована, восстановление целостности покрова почвы. Сдача объекта приемщику, проведение окончательного расчета.

Причины применения метода ГНБ

Горизонтально направленное бурение является методом, при котором не нарушается поверхностная инфраструктура природы и населенных пунктов.

Прокладывание канализации в траншее сопряжено с такими трудностями и побочными эффектами:

1. Необходимость долгого и сложного согласования проекта с инстанциями, чьи интересы будут затронуты при проведении земляных работ.
2. Обязательное перекрытие движения по магистралям и пешеходным дорогам. Нарушение расписаний движения транспорта, создание дополнительной нагрузки на пути сообщения.
3. Привлечение тяжелой землеройной и подъемной техники. Большие расходы на ее аренду, обслуживание и заправку.
4. Строительство сопряжено с выемкой грунта, который после засыпки траншеи оседает. Если было нарушено дорожное полотно, то для его восстановления требуется дорогостоящий ремонт.
5. Наем большого количества специалистов разного профиля (разнорабочие, сварщики, сантехники).
6. Нарушение целостности грунта, гибель зеленых насаждений, загрязнение окружающей среды.
